电磁继电器

人直接操作高压电路的开关是很危险的,因此我们希望通过控制低压电路的通断间接地控制高压电路的通断。利用电磁铁制成的电磁继电器,帮助我们解决了这个问题。

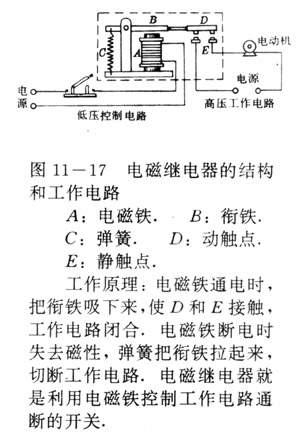

图11-17中的虚线部分是电磁继电器的结构和工作电路示意图,把图和实物结合起来,认识它的各个部分,弄懂它的工作原理。然后做下面的实验。

实验

把继电器线圈接到电源上,组成控制电路,观察通电和断电时触点闭合和断开的情况。再用一个电源和小灯池组成一个工作电路,便继电器通电时小灯泡亮,断电时小灯泡灭。

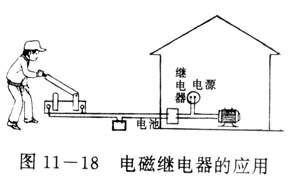

上面的实验用继电器控制小灯泡,似乎没有必要。但如果工作电路是对人有危险的高压电路,就很有必要了。由人直接操作的继电器控制电路只需要低压就可以工作。不会有危险,如果生产场所湿度高或环境不好.还可以把继电器留在那里,而把控制电路的开关安装在远离该处的地方,进行远距离操作(图11-18)

在继电器控制电路中接入对湿度或光照敏感的元件,用这些元件操纵控制电路的通断,还可以实现温度自动控制或光自动控制。
